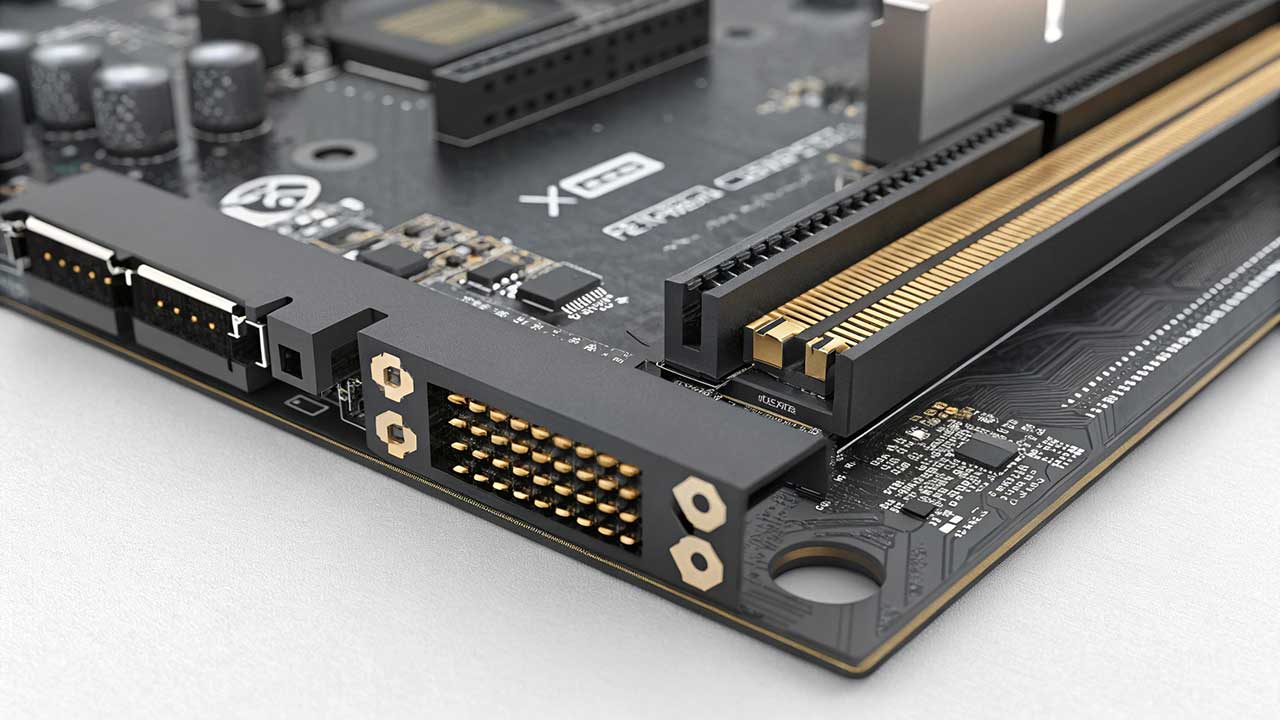

rintiksedu.id – Slot PCIe atau Peripheral Component Interconnect Express merupakan salah satu elemen vital dalam motherboard komputer modern.
Komponen ini berfungsi sebagai jalur komunikasi utama antara motherboard dengan perangkat tambahan seperti kartu grafis, SSD NVMe, kartu suara, dan perangkat ekspansi lainnya.
Dalam perkembangan teknologi komputer yang kian pesat, pemahaman mengenai slot PCIe sangat penting, baik bagi teknisi IT, perakit PC, hingga pengguna tingkat lanjut yang ingin memaksimalkan performa sistem mereka.
Artikel ini akan membahas secara mendalam tentang slot PCIe pada motherboard, termasuk jenis-jenisnya, fungsi utama, cara kerja, serta pertimbangan dalam penggunaannya.
Daftar isi artikel
Pengertian Slot PCIe
PCIe adalah standar antarmuka bus ekspansi berkecepatan tinggi yang dikembangkan untuk menggantikan teknologi sebelumnya seperti PCI dan AGP.
Slot ini memungkinkan perangkat keras tambahan terhubung langsung dengan motherboard dan berkomunikasi dengan prosesor menggunakan jalur data yang sangat cepat.
Berbeda dengan antarmuka lama yang menggunakan arsitektur paralel, PCIe menggunakan arsitektur serial point-to-point.
Hal ini memungkinkan masing-masing perangkat terhubung secara langsung tanpa harus berbagi bandwidth dengan perangkat lainnya, sehingga performa menjadi lebih stabil dan efisien.
Fungsi Utama Slot PCIe
Slot PCIe pada motherboard memiliki beberapa fungsi penting, antara lain:
- Menghubungkan kartu grafis (GPU) ke sistem untuk kebutuhan visualisasi dan pemrosesan grafis
- Menyediakan konektivitas untuk kartu suara tambahan
- Menyambungkan kartu jaringan, baik LAN maupun Wi-Fi
- Mendukung penggunaan SSD NVMe berbasis kartu ekspansi
- Memfasilitasi perangkat tambahan seperti capture card, kartu RAID, dan lain sebagainya
Fungsi slot ini sangat fleksibel tergantung pada kebutuhan pengguna dan jenis perangkat yang digunakan.
Jenis Slot PCIe Berdasarkan Ukuran (Lane)
PCIe hadir dalam berbagai ukuran atau konfigurasi jalur (lane). Setiap ukuran menunjukkan jumlah jalur data yang digunakan dalam satu slot. Semakin besar ukurannya, semakin tinggi bandwidth yang ditawarkan. Berikut adalah beberapa tipe slot PCIe berdasarkan jumlah lane:
- PCIe x1: Memiliki satu jalur data. Umumnya digunakan untuk kartu suara, kartu jaringan, dan perangkat tambahan berukuran kecil.
- PCIe x4: Memiliki empat jalur data. Sering digunakan untuk SSD NVMe dalam bentuk kartu ekspansi.
- PCIe x8: Memiliki delapan jalur data. Umumnya digunakan untuk kartu grafis kelas menengah atau kartu RAID.
- PCIe x16: Memiliki enam belas jalur data. Biasanya digunakan untuk kartu grafis berperforma tinggi.
- PCIe x32: Jarang digunakan di perangkat konsumen. Biasanya ditemukan pada sistem server atau workstation kelas atas.
Penting untuk dicatat bahwa meskipun slot x16 secara fisik dapat menampung kartu dengan konektor x16, tidak semua slot x16 memiliki 16 jalur aktif. Beberapa hanya memiliki 8 atau 4 jalur tergantung pada konfigurasi motherboard dan chipset yang digunakan.
Generasi PCIe dan Perkembangannya
PCIe telah mengalami beberapa peningkatan generasi sejak pertama kali diperkenalkan. Setiap generasi menawarkan peningkatan kecepatan transfer data yang signifikan. Berikut ringkasan perkembangan generasi PCIe:
- PCIe 1.0: Kecepatan transfer 250 MB/s per lane
- PCIe 2.0: 500 MB/s per lane
- PCIe 3.0: 1 GB/s per lane
- PCIe 4.0: 2 GB/s per lane
- PCIe 5.0: 4 GB/s per lane
- PCIe 6.0: Dirancang untuk mencapai 8 GB/s per lane (masih dalam tahap adopsi luas)
Kecepatan transfer ini berarti bahwa slot PCIe x16 generasi kelima mampu menangani hingga 64 GB/s bandwidth, menjadikannya sangat ideal untuk GPU generasi terbaru dan perangkat penyimpanan dengan kebutuhan data tinggi.
Kompatibilitas Slot PCIe
Salah satu keunggulan dari PCIe adalah sifat kompatibilitas lintas generasi yang dimilikinya. Slot PCIe bersifat backward compatible, artinya perangkat PCIe 3.0 dapat digunakan pada slot PCIe 4.0 dan sebaliknya. Namun, kecepatan transfer data akan menyesuaikan dengan versi terendah antara perangkat dan slot.
Sebagai contoh, jika kartu grafis PCIe 3.0 dipasang ke slot PCIe 4.0, maka kecepatan maksimum yang digunakan adalah versi 3.0.
Hal ini memberikan fleksibilitas lebih kepada pengguna dalam meng-upgrade perangkat keras tanpa perlu mengganti seluruh sistem.
Cara Kerja Slot PCIe
Setiap slot PCIe menggunakan jalur point-to-point yang disebut dengan “lane”. Satu lane terdiri dari dua pasang jalur, satu untuk mengirim data (transmit) dan satu untuk menerima data (receive).
Saat perangkat dipasang ke slot PCIe, perangkat akan berkomunikasi langsung dengan CPU atau chipset melalui lane ini.
Sistem operasi dan BIOS/UEFI akan mengenali perangkat yang terpasang melalui proses inisialisasi dan menetapkan resource sistem yang dibutuhkan.
Setelah berhasil dikenali, perangkat dapat langsung digunakan tanpa konfigurasi tambahan, selama driver perangkat telah tersedia.
Pertimbangan Saat Menggunakan Slot PCIe
Sebelum memasang perangkat ke slot PCIe, ada beberapa hal penting yang perlu diperhatikan:
- Pastikan jumlah lane yang tersedia sesuai dengan kebutuhan perangkat
- Perhatikan kompatibilitas antara versi PCIe perangkat dan motherboard
- Periksa ruang fisik pada casing untuk memastikan perangkat dapat terpasang dengan baik
- Gunakan power supply yang cukup jika perangkat memerlukan daya tambahan (misalnya GPU)
- Pastikan slot tidak berbagi jalur dengan komponen lain, yang dapat menurunkan performa
Memahami konfigurasi slot dan jalur PCIe pada motherboard sangat penting untuk menghindari bottleneck atau penurunan performa akibat penempatan perangkat yang tidak optimal.
Slot PCIe dan Tren Teknologi Masa Kini
Dengan semakin berkembangnya teknologi, slot PCIe semakin banyak digunakan untuk berbagai inovasi baru seperti kartu akselerator AI, SSD ultra cepat, serta kartu ekspansi untuk virtualisasi dan cloud computing.
Penggunaan PCIe tidak lagi terbatas pada kartu grafis saja, melainkan mencakup hampir seluruh aspek ekspansi perangkat keras komputer.
Motherboard modern bahkan menyediakan slot PCIe M.2 untuk SSD NVMe, yang menggunakan antarmuka PCIe x4 dan menawarkan kecepatan baca/tulis jauh di atas hard disk konvensional.
Hal ini menjadikan PCIe sebagai tulang punggung dalam arsitektur perangkat keras masa kini dan masa depan.
Slot PCIe pada motherboard adalah komponen penting yang berfungsi sebagai jalur komunikasi antara perangkat keras tambahan dengan sistem utama.
Dengan berbagai ukuran dan generasi yang tersedia, slot ini menawarkan fleksibilitas tinggi dalam menyesuaikan kebutuhan pengguna terhadap performa, konektivitas, dan ekspansi sistem.
Bagi pengguna yang ingin membangun atau meng-upgrade sistem komputer, memahami slot PCIe menjadi langkah awal yang penting untuk memastikan perangkat tambahan dapat bekerja secara optimal dan efisien.
Pemanfaatan slot PCIe yang tepat akan berdampak langsung terhadap kinerja keseluruhan sistem komputer, baik untuk keperluan gaming, editing, komputasi berat, maupun penggunaan harian.
