rintiksedu.id – Slot ekspansi pada motherboard berfungsi sebagai jalur komunikasi antara prosesor dengan perangkat tambahan seperti kartu grafis, kartu suara, dan penyimpanan berkecepatan tinggi.
Salah satu jenis slot yang sering ditemukan dalam sistem modern adalah PCIe x8. Artikel ini membahas secara rinci mengenai jenis slot PCIe x8, cara kerjanya, fungsi, dan perbedaannya dibandingkan dengan slot ekspansi lain seperti PCIe x1, x4, dan x16.
Artikel ini ditujukan bagi pemilik PC, teknisi komputer, hingga pengembang sistem yang ingin memahami bagaimana slot ini bekerja dan perannya dalam meningkatkan performa komputer.
Daftar isi artikel

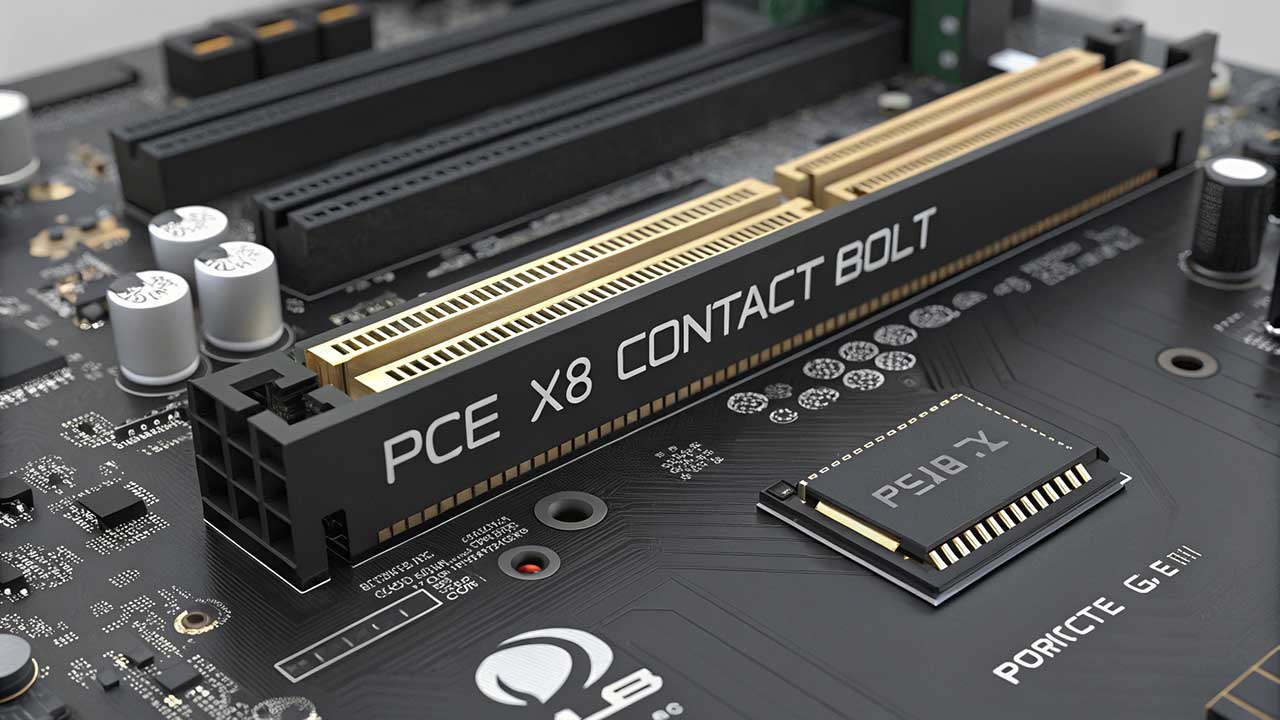

Pengertian PCIe dan Slot PCIe x8
Peripheral Component Interconnect Express, atau PCIe, merupakan antarmuka standar yang digunakan untuk menghubungkan komponen internal pada motherboard.
PCIe menggantikan standar PCI dan AGP lama, dan menawarkan kecepatan transfer data yang jauh lebih tinggi.
Slot PCIe dibagi ke dalam beberapa jalur (lane), ditandai dengan angka setelah huruf ‘x’, seperti x1, x4, x8, dan x16. Slot PCIe x8 berarti slot tersebut memiliki delapan jalur komunikasi data paralel, yang memungkinkan transfer data dengan bandwidth yang cukup besar.
Slot ini sering digunakan untuk perangkat yang memerlukan bandwidth lebih dari PCIe x4, tetapi tidak sebanyak PCIe x16. Contoh perangkat tersebut meliputi kartu RAID controller, kartu jaringan 10GbE, atau akselerator tertentu.
Spesifikasi dan Kecepatan Slot PCIe x8
Slot PCIe x8 memiliki delapan jalur data, yang masing-masing dapat mentransfer data dua arah (full duplex). Kecepatan aktual dari slot PCIe x8 bergantung pada versi PCIe yang digunakan.
Berikut adalah ringkasan kecepatan transfer data pada slot PCIe x8 berdasarkan generasi PCIe:
- PCIe 1.0: 250 MB/s per jalur → Total: 2 GB/s
- PCIe 2.0: 500 MB/s per jalur → Total: 4 GB/s
- PCIe 3.0: 1 GB/s per jalur → Total: 8 GB/s
- PCIe 4.0: 2 GB/s per jalur → Total: 16 GB/s
- PCIe 5.0: 4 GB/s per jalur → Total: 32 GB/s
- PCIe 6.0 (eksperimental): 8 GB/s per jalur → Total: 64 GB/s
Artinya, meskipun dua slot terlihat serupa secara fisik, performa slot tersebut bisa berbeda tergantung pada versi PCIe yang digunakan oleh motherboard.
Fungsi Slot PCIe x8
Slot PCIe x8 digunakan dalam berbagai skenario, tergantung kebutuhan sistem. Fungsi utamanya adalah menyediakan koneksi bandwidth sedang ke tinggi bagi perangkat tambahan. Berikut adalah beberapa fungsi umum:
- Kartu jaringan (NIC)
Beberapa kartu jaringan kelas atas, seperti 10GbE atau lebih tinggi, memerlukan slot PCIe x8 untuk memanfaatkan kecepatan penuh transmisi datanya. - Kartu RAID controller
Sistem server atau workstation sering menggunakan kartu RAID yang dipasang di slot PCIe x8 untuk mengelola array penyimpanan. - Kartu akselerator
Beberapa aplikasi tertentu, seperti pemrosesan AI, deep learning, atau video encoding, membutuhkan kartu akselerator yang mendukung slot PCIe x8 agar berjalan optimal. - GPU (secara terbatas)
Meskipun sebagian besar GPU high-end membutuhkan slot PCIe x16, beberapa GPU kelas menengah dapat berjalan di slot x8 dengan pengurangan performa yang minim.
Perbandingan Slot PCIe x8 dengan Jenis Slot Lain
Agar lebih memahami posisi PCIe x8 dalam ekosistem motherboard, berikut adalah perbandingannya dengan jenis slot lainnya:
- PCIe x1
Memiliki hanya satu jalur data. Cocok untuk kartu jaringan biasa, kartu suara, dan perangkat tambahan yang tidak membutuhkan bandwidth tinggi. - PCIe x4
Lebih cepat dibandingkan x1, tetapi tetap berada di bawah x8. Umumnya digunakan untuk SSD NVMe melalui adaptor atau kartu ekspansi lainnya. - PCIe x8
Menyediakan bandwidth lebih besar dan bisa digunakan untuk perangkat yang lebih menuntut performa. Secara fisik, slot ini dapat menampung kartu x8 maupun kartu yang lebih kecil (seperti x4 atau x1). - PCIe x16
Slot tercepat dan paling banyak digunakan untuk kartu grafis kelas atas. Slot ini juga mendukung perangkat lain yang membutuhkan bandwidth sangat tinggi.
Perlu dicatat bahwa beberapa motherboard memiliki slot PCIe x16 yang hanya berjalan dengan kecepatan x8 karena keterbatasan jalur dari chipset atau prosesor.
Hal ini tidak memengaruhi kompatibilitas, tetapi dapat berdampak pada performa tergantung pada jenis perangkat yang digunakan.
Kompatibilitas dan Fleksibilitas Slot PCIe x8
Salah satu keunggulan antarmuka PCIe adalah fleksibilitasnya. Slot PCIe x8 secara fisik dapat menampung kartu PCIe dengan jumlah jalur yang lebih rendah, seperti x1 atau x4. Namun, sebaliknya tidak berlaku; kartu PCIe x8 tidak dapat digunakan di slot x4 atau x1.
Contohnya, jika pengguna ingin memasang kartu jaringan x4 ke slot x8, hal ini dapat dilakukan tanpa masalah. Sistem akan mendeteksi dan menjalankan kartu sesuai dengan jumlah jalur yang tersedia.
Namun, pengguna harus memperhatikan bahwa meskipun slot PCIe kompatibel secara fisik, performa maksimal hanya bisa dicapai jika jumlah jalur yang tersedia sesuai dengan kebutuhan kartu.
Pengaruh Slot PCIe x8 Terhadap Performa Sistem
Slot PCIe x8 memiliki dampak langsung terhadap performa sistem, khususnya jika digunakan untuk perangkat berkecepatan tinggi.
Misalnya, menggunakan kartu RAID PCIe x8 dengan kecepatan penuh akan mempercepat proses baca/tulis data ke SSD atau HDD.
Namun, tidak semua pengguna memerlukan slot x8. Untuk penggunaan harian seperti browsing, menonton video, atau penggunaan perangkat audio, slot x1 atau x4 sudah mencukupi.
Bagi pengguna profesional yang melakukan pekerjaan berat seperti render video, pemrosesan data besar, atau virtualisasi, slot PCIe x8 bisa menjadi solusi ideal.
Tips Memaksimalkan Penggunaan Slot PCIe x8
Berikut adalah beberapa tips untuk memastikan pemanfaatan slot PCIe x8 secara optimal:
- Pastikan slot PCIe x8 berada pada versi terbaru (PCIe 4.0 atau 5.0) agar mendapatkan bandwidth maksimal.
- Periksa dokumentasi motherboard untuk mengetahui jalur PCIe aktif dan pembagian bandwith saat semua slot digunakan.
- Gunakan pendinginan yang cukup jika perangkat PCIe menghasilkan panas tinggi, seperti kartu RAID atau akselerator.
- Gunakan perangkat yang sesuai dengan kebutuhan agar tidak menghamburkan sumber daya sistem.
Slot PCIe x8 memainkan peran penting dalam ekosistem perangkat keras komputer, terutama dalam mendukung perangkat-perangkat yang membutuhkan bandwidth sedang hingga tinggi.
Meskipun tidak sepopuler slot PCIe x16 yang banyak digunakan untuk kartu grafis, PCIe x8 memberikan fleksibilitas dan performa yang optimal untuk berbagai skenario penggunaan profesional.
Dengan memahami spesifikasi, fungsi, serta perbedaannya dibanding slot PCIe lainnya, pengguna dapat membuat keputusan yang lebih tepat dalam membangun atau meng-upgrade sistem komputer mereka.
Slot PCIe x8 akan terus relevan seiring dengan berkembangnya kebutuhan terhadap komputasi berperforma tinggi dalam berbagai industri, mulai dari IT, kreatif, hingga riset ilmiah.
